Dans la fabrication de précision, une petite incohérence dans l’application d’un adhésif ou d’un fluide peut créer un problème de production étonnamment coûteux. Un excès de matériau peut contaminer les composants voisins, un adhésif insuffisant peut affaiblir une liaison et une distribution incohérente peut conduire à des retouches ou à des assemblages rejetés. À mesure que les composants électroniques deviennent plus compacts et que les lignes de production automatisées exigent une plus grande répétabilité, les fabricants doivent accorder une plus grande attention à la conception de chaque pièce du système de distribution de fluide.
Une aiguille de précision conique personnalisée peut aider à relever ces défis en adaptant la géométrie de la pointe de distribution au matériau, à la pièce et au processus de production. Pour les fabricants, l’objectif n’est pas simplement d’utiliser une aiguille plus fine, mais d’obtenir un débit fiable, un placement précis et des résultats cohérents dans des conditions de fonctionnement réelles.
1. Pourquoi les aiguilles de distribution standard peuvent ne pas répondre aux besoins de production
Les aiguilles de distribution standard sont pratiques pour les applications générales, mais une géométrie de pointe fixe peut ne pas convenir à chaque adhésif, composant ou chemin de distribution. Une aiguille qui fonctionne bien avec un liquide à faible viscosité peut créer une résistance excessive lorsqu'elle est utilisée avec un matériau plus épais. Un embout trop grand peut déposer un excès de liquide, tandis qu'une ouverture trop petite peut augmenter la pression de distribution ou rendre plus probable un colmatage.
Ces problèmes sont particulièrement pertinents dans l’assemblage électronique, le collage de précision, la production de composants automobiles et l’étanchéité industrielle. Les fabricants peuvent avoir besoin d'appliquer de petites quantités d'époxy, d'adhésif UV, de lubrifiant, de pâte à souder ou de mastic sans étaler de matériau sur les surfaces voisines.
Une aiguille conique a une pointe effilée qui se rétrécit vers la sortie de distribution. En fonction de sa géométrie et de ses dimensions, cette conception peut offrir un meilleur accès aux zones confinées et permettre un placement contrôlé des matériaux. Cependant, la conicité à elle seule ne garantit pas la précision. Le diamètre interne, la taille de sortie, la longueur de l'aiguille, les propriétés du matériau et les paramètres de distribution doivent fonctionner ensemble.
2. Faire correspondre la géométrie de l'aiguille au comportement des fluides
L'un des facteurs de sélection les plus importants est la viscosité du fluide. Les liquides à faible viscosité s'écoulent relativement facilement, tandis que les adhésifs et les pâtes à haute viscosité nécessitent généralement une plus grande force pour se déplacer dans un passage étroit. Certains matériaux sont également sensibles au cisaillement, dépendants de la température ou susceptibles de durcir après exposition à l'air ou à la lumière.
Choisir une aiguille uniquement en fonction de son calibre peut donc conduire à des résultats incohérents. Les ingénieurs doivent prendre en compte ensemble les facteurs suivants :
● Diamètre interne et taille de sortie : Ceux-ci influencent la résistance à l'écoulement et la quantité de matériau pouvant passer à travers la pointe.
● Géométrie conique : la transition vers la sortie affecte le chemin d'écoulement interne et doit être adaptée au matériau et au modèle de distribution requis.
● Longueur de l'aiguille : des trajets de fluide plus longs peuvent augmenter la résistance et affecter la réponse pendant la distribution.
● Compatibilité des matériaux : L'aiguille et ses éléments de connexion doivent résister aux propriétés chimiques du fluide.
● Pression de distribution et temps de cycle : La géométrie sélectionnée doit fonctionner dans les limites pratiques de pression et de temps de l'équipement.
Les tests avec le matériel de production réel sont essentiels. Une conception qui fonctionne bien avec un liquide de référence peut se comporter différemment avec une formulation époxy chargée, un adhésif à durcissement rapide ou une formulation abrasive.
3. Réduire les défauts de la distribution automatisée
La production automatisée dépend de résultats reproductibles sur des milliers de cycles de distribution. Même une variation mineure de la sortie, de la connexion ou de la surface interne peut contribuer à des dépôts incohérents, des gouttes, des ficelles ou une accumulation de matériaux au niveau de la pointe.
Lors du diagnostic de ces problèmes, les fabricants doivent regarder au-delà de l’aiguille elle-même. La pression de distribution, le calage des soupapes, la température du fluide, l'âge du matériau, la distance entre la buse et la pièce et les paramètres d'aspiration peuvent tous affecter le dépôt final. Un changement d’aiguille peut aider, mais il doit être évalué dans le cadre du processus complet de délivrance.

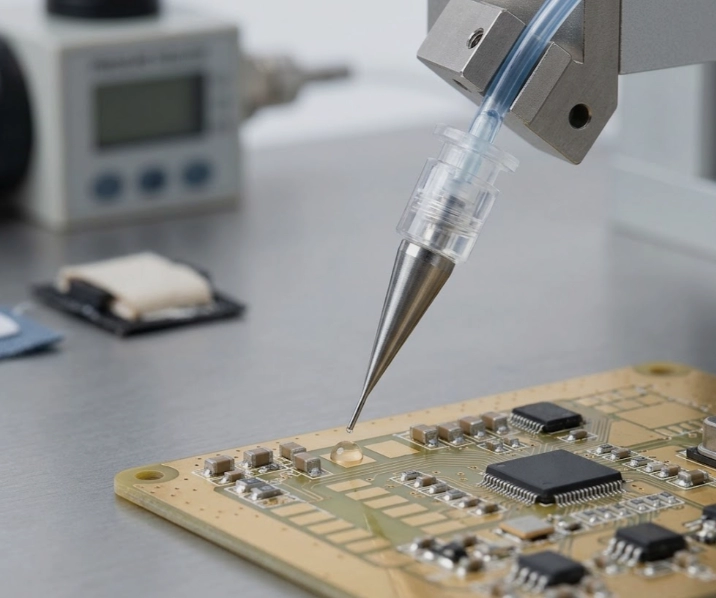

Par exemple, lors de l'application d'un adhésif à proximité de petits composants électroniques, une pointe conique appropriée peut aider les opérateurs à atteindre des espaces étroits tout en limitant les contacts inutiles avec les pièces adjacentes. Lors d'un collage de précision, la géométrie de sortie correcte peut également aider à contrôler le placement des cordons. Le résultat dépend toujours de la validation du processus et des paramètres cohérents des équipements.
Les équipes de production doivent suivre les dimensions des dépôts, la précision du placement, la fréquence des défauts et les intervalles de nettoyage pendant les essais. Ces mesures constituent une base plus solide pour le choix d’une aiguille que la seule inspection visuelle.
4. Quand la personnalisation devient intéressante
La personnalisation mérite d'être envisagée lorsque les aiguilles standard ne parviennent pas à répondre aux exigences du processus ou lorsque le changement du dispositif de production serait plus coûteux que l'adaptation du composant de distribution.
Une aiguille de précision conique personnalisée peut être spécifiée en fonction de la longueur requise, des dimensions de sortie, de la géométrie conique, du type de connexion et de l'espace d'installation disponible. Pour les équipements automatisés, la cohérence dimensionnelle est particulièrement importante car le chemin de distribution et les coordonnées programmées sont conçus autour d'une géométrie d'outil définie.
Avant de demander une conception personnalisée, les acheteurs doivent préparer une spécification pratique : le nom du fluide et la plage de viscosité, la taille du dépôt cible, la géométrie du substrat, la pression de distribution, la fréquence du cycle, la connexion requise et toute condition chimique ou environnementale pertinente. Des exemples de pièces, de dessins et de photographies de l'application peuvent aider à clarifier les contraintes.
Les tests de prototype doivent ensuite vérifier la cohérence du débit, les fuites, la répétabilité de la distribution et la compatibilité avec l'équipement existant. La personnalisation doit résoudre un problème de production documenté plutôt que d’introduire une complexité inutile.
5. Choisir un partenaire de fabrication pour une cohérence à long terme
Une aiguille qui fonctionne bien lors d’un seul essai doit également rester adaptée à une production répétée. Les acheteurs doivent évaluer le contrôle dimensionnel, la traçabilité des matériaux si nécessaire, la fiabilité des connexions, la cohérence des lots et la capacité du fournisseur à comprendre les exigences spécifiques à l'application.
Contriu fournit des composants de distribution industriels, notamment des aiguilles de distribution coniques et d'autres solutions de distribution de fluides de précision. Sa gamme de produits industriels sert des applications où la géométrie des aiguilles et la compatibilité des équipements sont des considérations importantes. Les acheteurs évaluant une aiguille de précision conique personnalisée doivent confirmer les spécifications disponibles et discuter du fluide prévu, des conditions de fonctionnement et des dimensions requises avec le fournisseur.
Le bon processus d’évaluation prend en compte la performance globale de la production, et pas seulement le prix d’achat. Une distribution fiable peut contribuer à réduire le gaspillage de matériau, les interruptions de nettoyage et les reprises évitables, à condition que l'aiguille soit correctement adaptée au processus.
Conclusion
Les aiguilles de précision coniques personnalisées sont particulièrement utiles lorsque les fabricants ont besoin d'un meilleur contrôle sur le placement des fluides, l'accès à des zones restreintes ou la compatibilité avec une configuration de production spécifique. Leurs performances ne dépendent pas uniquement de la forme de la pointe : le comportement du fluide, les dimensions de la sortie, les paramètres de l'équipement et la cohérence de la fabrication influencent tous le résultat.
En définissant clairement le problème de distribution et en validant l'aiguille dans des conditions de production réelles, les fabricants peuvent prendre des décisions plus éclairées, améliorer la répétabilité du processus et réduire les défauts évitables. Pour les applications qui ne peuvent pas être traitées efficacement avec des spécifications standard, Contriu peut être considéré comme un fournisseur pour discuter des exigences en matière d'aiguilles de distribution spécifiques à l'application.
