La fabrication moderne dépend de plus en plus d’une distribution contrôlée d’adhésif. De l'assemblage électronique et des composants automobiles aux dispositifs optiques et au collage industriel, les fabricants doivent appliquer des adhésifs en quantités très petites et constantes. Une légère différence de volume, de position ou de débit d'adhésif peut affecter la force de liaison, l'apparence, les performances électriques ou la fiabilité du produit final.
C'est pourquoi l'aiguille de distribution est devenue un élément important de l'application automatisée d'adhésif. Une aiguille de précision monobloc à double filetage bien conçue peut améliorer la connexion entre l'équipement de distribution et le chemin d'écoulement de l'adhésif tout en permettant une distribution plus stable et reproductible.
Pourquoi la distribution de précision devient de plus en plus importante
À mesure que les produits deviennent plus petits et que les lignes de production deviennent plus rapides, l’application d’adhésifs devient de plus en plus exigeante.
La distribution manuelle traditionnelle peut créer des différences dans la taille et la position des billes en raison des variations de pression, de la technique de l'opérateur et de la viscosité du matériau. L’équipement de distribution automatisé résout bon nombre de ces problèmes, mais l’aiguille de distribution elle-même joue toujours un rôle essentiel.
L'aiguille détermine la manière dont l'adhésif entre et sort du chemin de distribution. Son diamètre interne, la géométrie de la pointe, l'état de la surface, la connexion filetée et l'alignement peuvent tous influencer le résultat final.
Pour une production en grand volume, même une petite incohérence peut devenir significative lorsqu’elle est répétée des milliers de fois.
Qu'est-ce qui différencie une aiguille de précision monobloc à double filetage ?
Un ensemble de distribution classique peut utiliser plusieurs composants séparés pour connecter la seringue, l'adaptateur, le porte-aiguille et l'embout de distribution. Chaque connexion supplémentaire introduit une autre interface qui doit rester correctement alignée et scellée.
Une aiguille de distribution monobloc intégrée adopte une approche différente en combinant la structure de l'aiguille en un seul composant.
La configuration à double filetage fournit une connexion filetée sécurisée tout en prenant en charge une installation stable. Pour les équipements automatisés, il est important de maintenir une connexion cohérente, car les mouvements répétés, la pression pneumatique et les vibrations peuvent progressivement révéler les faiblesses des composants mal adaptés.

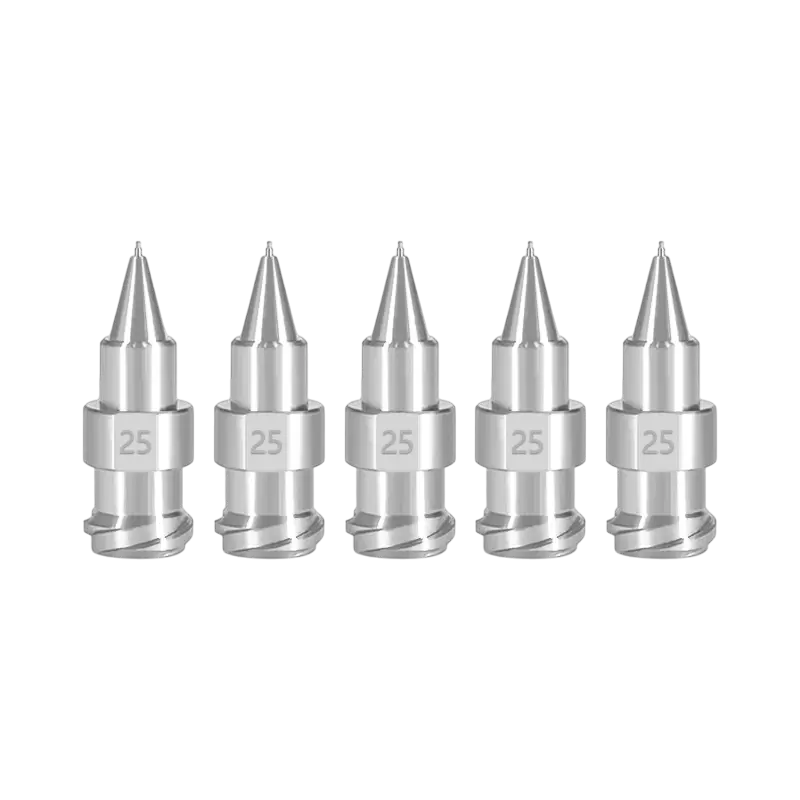

La gamme de produits de Contriu comprend une aiguille de précision monobloc à double filetage, décrite sur son site Web comme une aiguille de précision en acier inoxydable monobloc à double filetage de style Musashi pour les applications de distribution industrielle.
Acier inoxydable et usinage de précision
Le choix des matériaux est une autre considération importante.
Les adhésifs peuvent varier considérablement en termes de viscosité et de composition chimique. Certains matériaux peuvent contenir des charges, des solvants, des composants réactifs ou des particules abrasives. L'aiguille de distribution doit donc conserver sa stabilité dimensionnelle et la qualité de sa surface interne lors d'opérations répétées.
L'acier inoxydable est couramment utilisé pour les aiguilles de distribution de précision car il offre une combinaison utile de résistance mécanique, de résistance à la corrosion et de stabilité dimensionnelle.
Cependant, l’utilisation seule de l’acier inoxydable ne garantit pas la précision. La précision de la fabrication compte également.
Le passage interne doit rester cohérent, tandis que les sections filetées doivent être produites avec suffisamment de précision pour maintenir un alignement correct avec l'équipement de distribution correspondant. La qualité de la surface est également importante car les résidus de colle peuvent s’accumuler plus facilement sur des surfaces internes inadaptées ou endommagées.
Le lien entre la conception des aiguilles et la qualité de la distribution
Lors de la distribution automatisée d'adhésif, plusieurs problèmes peuvent être liés à l'embout de distribution ou à l'interface de connexion.
Par exemple, un mauvais alignement peut entraîner le déplacement du cordon adhésif par rapport à la position prévue. Un passage interne inapproprié peut augmenter la résistance à l’écoulement. Une connexion faible peut introduire une fuite ou un mouvement lors de cycles de distribution répétés.
Ces problèmes peuvent devenir particulièrement visibles lorsque les fabricants travaillent avec de petits volumes de colle.
Une aiguille de distribution de précision pour équipement automatisé doit donc fournir un chemin de fluide stable et reproductible. L'objectif n'est pas simplement de permettre à l'adhésif de passer à travers l'aiguille, mais d'aider le système de distribution à maintenir une distribution prévisible du matériau.
Applications dans la fabrication moderne
La demande de composants de distribution de précision est étroitement liée à la croissance de la fabrication automatisée.
Assemblage électronique
Les fabricants d'électronique appliquent souvent de petites quantités d'adhésif pour la fixation, la protection, l'étanchéité et l'assemblage des composants. Dans ces applications, un excès d'adhésif peut contaminer les composants proches, tandis qu'un manque d'adhésif peut affaiblir l'assemblage.
Une aiguille de distribution d'adhésif de précision peut aider les fabricants à maintenir des modèles d'application plus cohérents.
Electronique automobile
Les véhicules modernes contiennent un nombre croissant de capteurs, de modules de commande et de composants électroniques. Des adhésifs peuvent être utilisés pour le collage, l’étanchéité et la protection des composants.
La distribution automatisée nécessite un positionnement reproductible car les volumes de production sont élevés et les tolérances des composants peuvent être serrées.
Appareils optiques et de précision
Les ensembles optiques peuvent être particulièrement sensibles à un excès de colle. Une perle incontrôlée peut interférer avec les surfaces optiques ou altérer l'alignement des composants.
Pour ces applications, l’équipement de distribution doit fournir un débit contrôlé et un placement précis.
Assemblage Industriel
Les fabricants industriels utilisent des adhésifs pour coller des composants en métal, en plastique, en verre et en composite. En fonction de l'adhésif, les aiguilles de distribution peuvent devoir gérer différents niveaux de viscosité et vitesses de production.
Cela fait de la compatibilité entre l’adhésif, l’équipement de distribution et l’aiguille un élément important du développement du processus.
Choisir la bonne aiguille de distribution de précision
Lors de la sélection d'une aiguille de précision monobloc à double filetage , les acheteurs ne doivent pas se concentrer uniquement sur l'aiguille. Le processus de distribution complet doit être pris en compte.
Les facteurs importants comprennent :
● Viscosité et formulation de l'adhésif
● Volume de distribution requis
● Taille de perle ou de point souhaitée
● Dimensions intérieures et extérieures de l'aiguille
● Spécification du filetage
● Compatibilité des équipements
● Pression de service
● Vitesse de distribution
● Résistance requise aux produits chimiques et à la corrosion
● Exigences de nettoyage et de remplacement
Pour la production automatisée de gros volumes, la cohérence entre les lots est également importante. Une aiguille qui fonctionne bien lors des tests initiaux mais qui varie considérablement entre les lots de production peut créer des problèmes une fois introduite dans un processus de fabrication à grande échelle.
Pourquoi les conceptions intégrées peuvent soutenir la stabilité de la production
La principale valeur d’une aiguille de distribution intégrée n’est pas simplement son apparence. Sa valeur vient de la réduction des interfaces inutiles et du maintien d’une structure de distribution prévisible.
Lorsqu'un système de distribution fonctionne de manière répétée à grande vitesse, de petites variations mécaniques peuvent influencer la mise en place de l'adhésif. Une connexion filetée stable et un chemin de fluide fabriqué avec précision peuvent donc contribuer à une production plus cohérente.
Contribuerse concentre sur les composants de distribution industriels, notamment les aiguilles à colle en métal, les aiguilles à colle en plastique, les raccords de distribution, les cylindres de seringue et les mélangeurs statiques. Cette gamme de produits plus large est pertinente car les performances de distribution dépendent normalement de l'interaction entre l'aiguille, le corps, le raccord, l'adhésif et l'équipement de distribution plutôt que d'un seul composant.
Pensées finales
À mesure que la fabrication automatisée devient plus rapide et plus précise, les composants de distribution deviennent de plus en plus importants pour le contrôle global du processus.
Une aiguille de précision monobloc à double filetage peut fournir une connexion stable et un chemin adhésif contrôlé pour les applications où la répétabilité est importante. La construction en acier inoxydable, l'usinage précis, la conception de filetage appropriée et la compatibilité avec le système de distribution contribuent tous à des performances fiables.
Pour les fabricants travaillant avec une distribution automatisée d'adhésif, la bonne aiguille doit donc être sélectionnée dans le cadre du processus complet plutôt que comme un accessoire peu coûteux.
Avec sa gamme de produits de distribution industrielle et ses solutions d'aiguilles de précision, Contriu fournit des composants conçus pour prendre en charge une application d'adhésif plus contrôlée et reproductible dans les secteurs de la fabrication électronique, automobile, optique et industrielle générale.
